Description des produits
Les pièces d'estampage d'armature de relais sont essentiellement des composants métalliques fonctionnels, pas simplement des pièces structurelles. Ils effectuent des actions de déplacement, de réinitialisation ou de transmission de force sous l'influence d'un champ magnétique, imposant ainsi des exigences plus élevées en matière de propriétés des matériaux, de tolérances de forme et de position et de contrôle des contraintes résiduelles.
Les caractéristiques typiques du produit incluent :
Structure à haute rigidité et haute stabilité
Excellente cohérence de la réponse magnétique
Bonne résistance à la fatigue et à la déformation
Traitements de surface personnalisables pour s'adapter aux différents environnements
Dans des scénarios de fonctionnement à long-haute fréquence-à haute fréquence ou de commutation continue, les composants de l'armature doivent maintenir une stabilité dimensionnelle et un contact fiable, ce qui impose des normes strictes en matière de processus de fabrication et de sélection des matériaux.
Avantages des matériaux : solutions personnalisées, de l'acier au carbone à l'acier inoxydable
La microstructure des matériaux détermine la limite supérieure des performances du relais.
1. Fer pur électromagnétique et acier au carbone de haute-qualité (par exemple, acier DT4C/1010)
Pour les relais-à usage général, nous sélectionnons des matériaux de qualité électromagnétique à teneur en carbone extrêmement faible. Grâce au recuit sous vide, nous maximisons la perméabilité et réduisons les pertes par hystérésis, garantissant ainsi un fonctionnement à faible-puissance du relais.
2. Série rigide en acier inoxydable (par exemple, SUS 430/301/304)
SUS 430 : Armature de borne de relais Combine la résistance à la corrosion et les propriétés magnétiques de l'acier inoxydable ferritique, adapté aux environnements corrosifs humides ou industriels.
SUS 301/304 : utilisé pour les structures de support non magnétiques ou les positions de connexion à ressort spécifiques, offrant une rigidité mécanique et des limites élastiques extrêmement élevées.
Avantages de fabrication : cohérence de la qualité basée sur le moulage Lean
Technologie de matrice progressive à haute-vitesse
Intègre les processus de découpage, de nervure, de pliage et de finition. Les géométries complexes sont réalisées en un seul passage, garantissant ainsi que les tolérances cumulées dans la chaîne dimensionnelle sont minimisées.
Recuit contrôlé

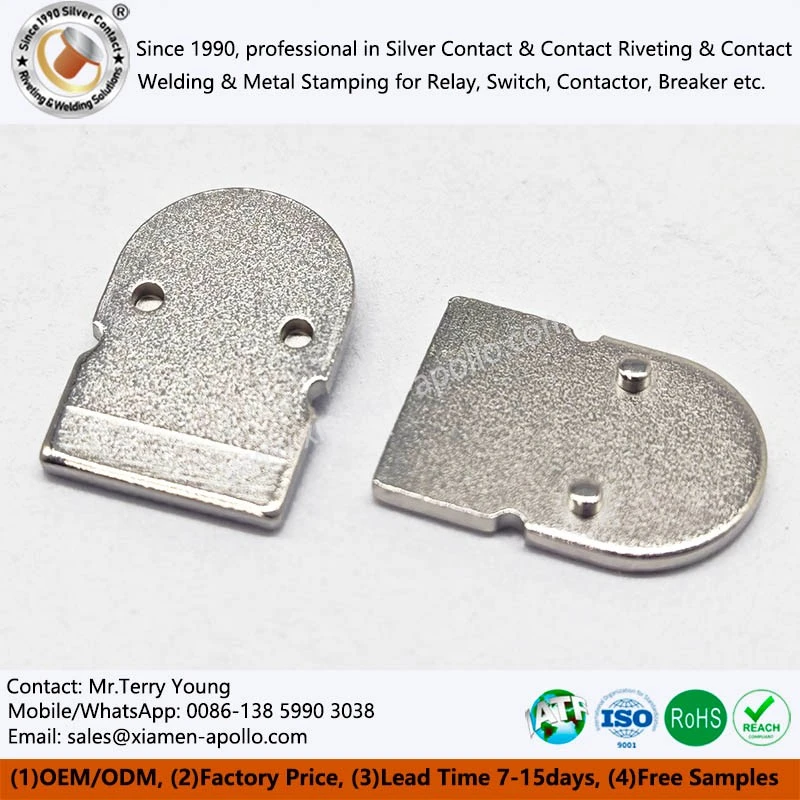

Nous possédons notre propre équipement de recuit-à température contrôlée. Pour remédier à la concentration de contraintes après la borne de plaque d'armature de relais, nous utilisons un traitement thermique sous vide pour réorganiser le réseau métallique, rétablissant ainsi la perméabilité magnétique du matériau-une profondeur d'ingénierie inaccessible par les usines d'emboutissage ordinaires.
Ébavurage automatisé

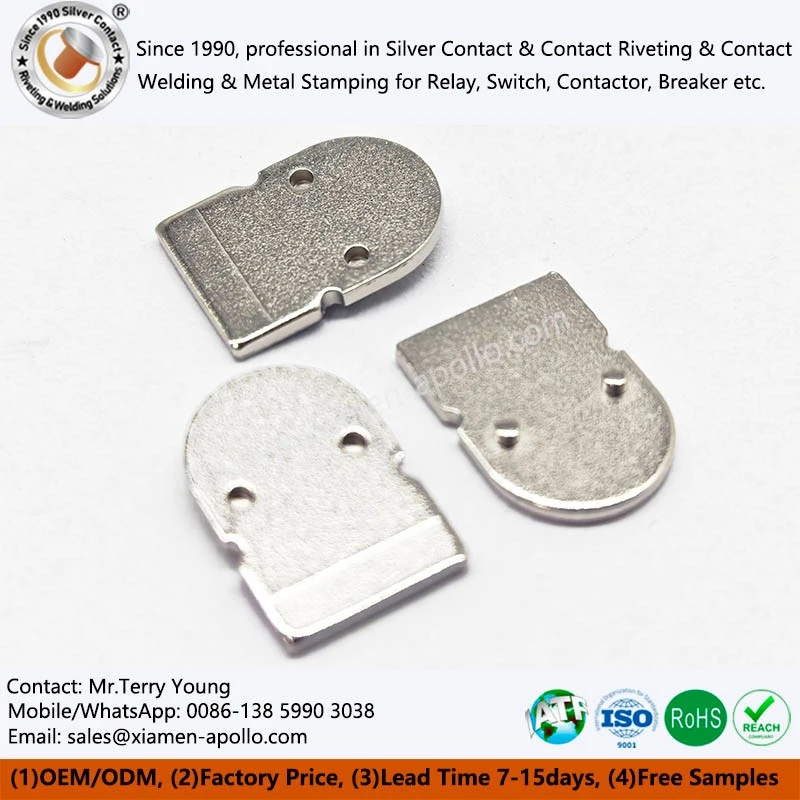

De minuscules bavures sur les bords de l’armature peuvent provoquer une instabilité ou un blocage du circuit magnétique. Nous utilisons un broyage centrifuge ou un nettoyage par ultrasons pour garantir des bords lisses et arrondis dans toute l'armature en fer pur d'électricien.
Affichage détaillé : la qualité est attestée dans les petits détails
Brillant de surface
En observant la face d'extrémité où l'armature et le noyau s'engagent, un éclat métallique froid est évident. Sous une loupe, la surface est exempte de rayures et de micro-saillies. Cette douceur semblable à celle d'un miroir signifie une résistance magnétique extrêmement faible et un risque minimal d'adhérence magnétique lors d'un fonctionnement à long terme.
Douceur des bords
Toucher les bords des armatures relais ne révèle aucune sensation vive et coupante. Les bords ébavurés sont lisses et arrondis, protégeant la bobine et assurant un glissement fluide des pièces mobiles dans la rainure de guidage.
Perpendularité des angles de courbure
En vérifiant les angles de courbure des côtés et du fond, on observe un angle parfait de 90 degrés, sans effondrement ni torsion. Cela garantit que l'armature est parfaitement perpendiculaire au relais, conservant ainsi un excellent parallélisme avec le noyau.
Rouille-Densité de la couche préventive
PourPièces métalliques d'armature des relais, l'huile ou le placage antirouille-est réparti uniformément sans aucune zone manquée. Même après des centaines d'heures de stockage dans une chambre d'essai à haute -température et haute-humidité, la surface reste brillante et neuve, sans apparition de taches de rouille.
Contactez-nous
Si votre projet répond à des normes d'ingénierie claires en matière de cohérence des mouvements, de stabilité de la durée de vie et de fiabilité structurelle, nous pouvons fournir des structures d'emboutissage ciblées et des solutions de fabrication basées sur le scénario d'application.
