Dans la fabrication moderne-haut de gamme, les exigences en matière de performances des matériaux ont évolué d'une simple-fonction à une performance globale multi-dimensionnelle. L'alliage de cuivre au béryllium, un alliage à base de cuivre- possédant une résistance élevée, une conductivité élevée, une excellente élasticité et une résistance à la corrosion, est largement utilisé dans la fabrication de composants élastiques de précision -à savoir l'estampage de feuilles de cuivre au béryllium. Ces composants permettent non seulement d'obtenir un contact électrique fiable dans un petit espace, mais maintiennent également des performances stables sur des centaines de milliers de cycles, devenant ainsi des composants de base indispensables dans des domaines clés tels que l'électronique, l'automobile, l'aérospatiale et les équipements médicaux.
Le matériau de base pour l'estampage des feuilles de cuivre au béryllium est généralement un alliage C17200, composé d'environ 1,8 à 2,0 % de béryllium, d'une petite quantité de nickel ou de cobalt et le reste de cuivre. Grâce à des processus de traitement en solution et de traitement thermique de durcissement par vieillissement, cet alliage peut atteindre une résistance à la traction aussi élevée que 1 300 à 1 400 MPa tout en conservant une conductivité de 22 à 50 % selon l'IACS (International Standard for Annealed Copper). Plus important encore, il présente un module élastique élevé, un faible taux de fluage et une longue durée de vie en fatigue. Même dans une large plage de températures allant de -200 degrés à +200 degrés, il peut toujours conserver des propriétés mécaniques et électriques stables, ce qui le rend bien supérieur aux matériaux élastiques traditionnels tels que le bronze phosphoreux et l'acier inoxydable.
En termes de processus de fabrication, l’estampage BeCu est l’une des méthodes de production courantes. Pour les ressorts en béryllium à volume élevé et à structure régulière pour relais, des matrices progressives multi-stations sont généralement utilisées sur les presses d'estampage à grande vitesse-. Ce processus peut effectuer simultanément des processus composites tels que le découpage, le pliage, le nervure et le bordage, atteignant une précision de ± 0,02 mm. Il convient à la fabrication de composants de relais automobiles de haute -fiabilité tels que l'estampage progressif et lourd pour les ressorts mobiles de relais automobiles. Pour les ultra-minces (<0.1 mm), geometrically complex, or edge-burr-sensitive Beryllium Copper Spring Contacts, photochemical etching technology is often used to avoid microcracks or springback loss caused by mechanical stress.
Après formage, l’emboutissage de précision au Béryllium doit subir un processus de traitement thermique rigoureux pour activer ses propriétés « mémoire ». Tout d’abord, un traitement en solution est effectué à 760-800 degrés pour dissoudre complètement le béryllium dans la matrice de cuivre, suivi d’une trempe rapide à l’eau pour former une solution solide sursaturée. Ensuite, le vieillissement à 315-350 degrés pendant plusieurs heures favorise la précipitation d'une phase fine et dispersée (Cu₂Be), améliorant considérablement la résistance et la limite élastique. Ce processus confère non seulement au ressort une limite d'élasticité élevée, mais garantit également sa récupération complète à sa forme d'origine après une compression à long terme-ou une déformation répétée, évitant ainsi une rupture de contact causée par une déformation permanente.

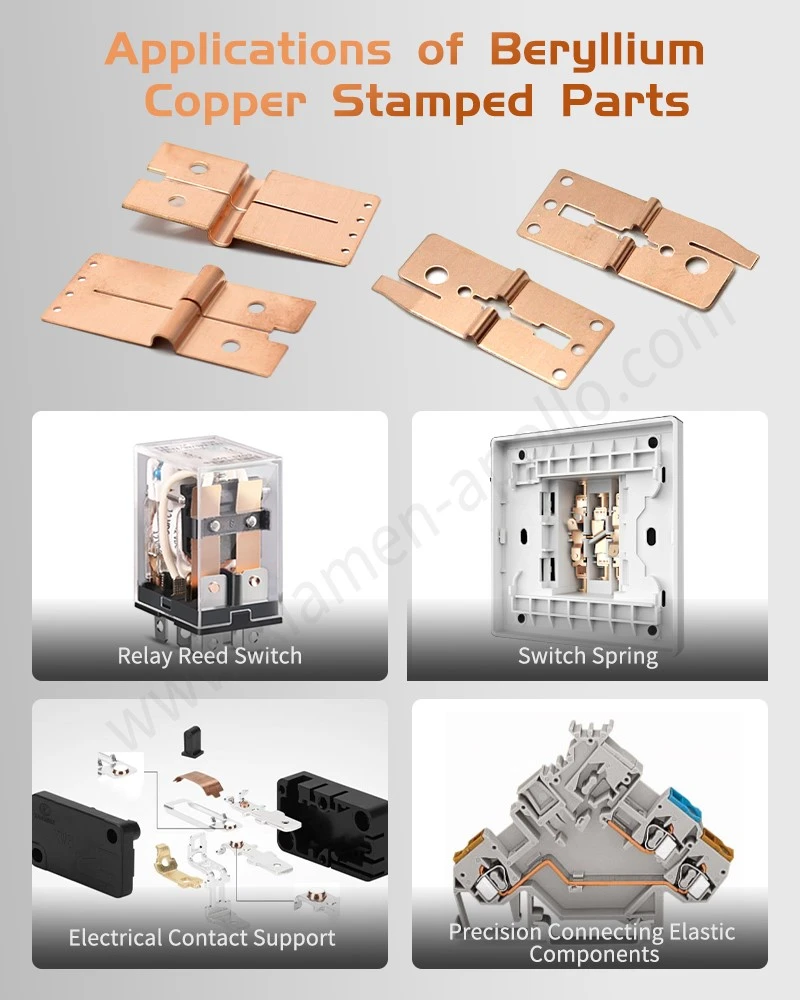

Au niveau de l'application, les emboutissages en cuivre au béryllium présentent une forte adaptabilité intersectorielle. Dans le domaine des composants électroniques, ils sont largement utilisés dans les connecteurs haute-densité, les micro-commutateurs et les sondes de test, où leur faible force de fermeture et leur conductivité élevée réduisent l'usure d'insertion et d'extraction et garantissent l'intégrité du signal. Dans l'industrie automobile, les ressorts en cuivre au béryllium C17200 sont intégrés dans les unités de commande du moteur (ECU), les capteurs d'airbag et les systèmes de gestion de batterie (BMS) des véhicules à énergie nouvelle, résistant sans panne aux vibrations, aux changements de température et aux charges cycliques élevées.
Dans les appareils électriques basse tension-et les systèmes de protection de relais, les ressorts de contact électriques BeCu, utilisés comme ressorts de contact ou éléments de réinitialisation, maintiennent une pression de contact constante pendant des décennies de fonctionnement en raison de leurs faibles caractéristiques de fluage, empêchant ainsi efficacement la formation d'arcs ou l'augmentation de la température causée par le desserrage. Dans les domaines de l'aérospatiale et de la défense, les contacts à ressort en cuivre Becu, en raison de leur nature non-magnétique, de leur haute fiabilité et de leur résistance aux environnements extrêmes, sont utilisés dans les modules de communication par satellite, les systèmes radar et les interfaces de commandes de vol, répondant à des normes strictes telles que MIL-STD.
Les dispositifs médicaux constituent également une application importante de l’estampage des feuilles de cuivre au béryllium. Dans les appareils tels que les endoscopes, les stimulateurs cardiaques et les robots chirurgicaux, les contacts à ressort en cuivre-béryllium doivent assurer une transmission stable du signal électrique dans des conditions stériles et miniaturisées ; leur biocompatibilité (après traitement de surface approprié) et leur résistance à la fatigue sont cruciales. De plus, dans les équipements de fabrication de semi-conducteurs, des pièces en cuivre-béryllium sont utilisées dans le chemin de dissipation électrostatique des mécanismes de transport de tranches, possédant à la fois conductivité et élasticité.
Malgré ses performances supérieures, plusieurs considérations clés existent pour la conception et l'utilisation de la fabrication de feuilles BeCu : premièrement, elle n'assure pas d'étanchéité environnementale et ne convient qu'aux applications de contact électromagnétique ou électrique ; deuxièmement, la course de compression doit être strictement contrôlée, car une pression excessive entraînera une déformation plastique ; troisièmement, les structures exposées ressemblant à des doigts-sont susceptibles de subir des dommages mécaniques et des mesures de protection sont recommandées ; quatrièmement, la poussière de béryllium est toxique et le processus de fabrication doit être conforme aux réglementations en matière de santé et de sécurité au travail, mais le produit fini est totalement sûr.
Avec le développement de technologies émergentes telles que la communication 5G, la conduite intelligente et les appareils portables, la demande de contacts élastiques miniaturisés et à haute -fiabilité continue de croître.Estampage du cuivre au bérylliumles fournisseurs pilotent l'évolution des processus vers des bandes plus fines, une plus grande précision et des structures tridimensionnelles-plus complexes, tout en explorant des alternatives vertes pour relever les défis environnementaux. Cependant, dans un avenir proche, le cuivre-béryllium restera irremplaçable dans le domaine des éléments élastiques à haute-performance.
