Le relais électromagnétique est un composant électronique largement utilisé dans les circuits de contrôle automatique. Il utilise le principe de l’induction électromagnétique pour contrôler le circuit.
1. Principe de fonctionnement
Le relais électromagnétique est principalement composé d'un électro-aimant, d'un induit, d'un ressort, d'un contact et d'autres pièces. Parmi eux, leNoyau de fer du relais de verrouillagedans l'électro-aimant est une partie très critique. Lorsqu'une certaine tension est appliquée aux deux extrémités de la bobine du relais, le courant traverse la bobine. Selon la loi de l’induction électromagnétique, un champ magnétique sera généré autour de la bobine. Ce champ magnétique agit sur le noyau du relais pour magnétiser le noyau.
Notre noyau de relais présente les caractéristiques d'une perméabilité magnétique élevée, ce qui lui permet de concentrer et d'améliorer efficacement le champ magnétique. Le noyau magnétisé générera une forte force magnétique pour attirer l’armature. Sous l’action de la force magnétique, l’armature surmonte la tension du ressort et se dirige vers le noyau. Au fur et à mesure que l'armature se déplace, elle entraînera le mouvement du contact mobile qui lui est connecté, modifiant ainsi l'état du contact et réalisant la connexion ou la déconnexion du circuit.
Lorsque la tension aux deux extrémités de la bobine disparaît, le courant dans la bobine est nul et le champ magnétique disparaît. A cette époque, le magnétisme duNoyau de fer de relais de verrouillagedisparaît, l'armature revient à sa position d'origine sous la tension du ressort et le contact mobile revient à son état initial, modifiant à nouveau l'état marche-arrêt du circuit. Dans ce processus, la stabilité magnétique du noyau du relais joue un rôle essentiel. Si les propriétés magnétiques du noyau sont instables, le noyau peut conserver un magnétisme résiduel lorsque le courant disparaît, affectant la réinitialisation normale de l'armature, puis provoquant un dysfonctionnement du relais.
2. Caractéristiques
Isolement
Les relais électromagnétiques peuvent réaliser une isolation électrique entre les circuits. Par exemple, en contrôle industriel, le circuit de commande et le circuit contrôlé peuvent se trouver dans des niveaux de tension ou des environnements électriques différents. Grâce à des relais électromagnétiques, les deux peuvent être efficacement isolés pour empêcher le circuit haute tension d'interférer avec le circuit de commande basse tension et assurer la sécurité des opérateurs et des équipements. Cette fonctionnalité est liée à la capacité de blindage magnétique du noyau du relais. Les bonnes propriétés magnétiques duNoyau du relais de verrouillageaider à limiter le champ magnétique dans une certaine plage et à améliorer l'effet d'isolation électrique.
Haute sensibilité
Les relais électromagnétiques répondent de manière plus sensible aux signaux d'entrée. Tant que la tension aux bornes de la bobine atteint une certaine valeur (appelée tension d'action), le relais agira rapidement. En raison de sa perméabilité magnétique élevée et de sa faible perte par hystérésis, notre noyau de relais peut générer un champ magnétique suffisamment puissant pour attirer l'armature lorsqu'un petit courant traverse la bobine, améliorant ainsi la sensibilité du relais. Ceci est très avantageux pour certains scénarios d'application qui nécessitent une vitesse de réponse élevée du signal, tels que la détection de signal et les circuits d'amplification de signal faible.
Évolutivité
Les relais électromagnétiques peuvent être utilisés en combinaison pour réaliser des fonctions de contrôle logique complexes. Plusieurs relais peuvent être connectés selon certaines relations logiques pour construire des circuits logiques tels que des portes ET, des portes OU et des portes NON. Dans cette application combinée, la cohérence duNoyau pour relais de verrouillageest particulièrement important. Les noyaux de relais que nous produisons sont soumis à un contrôle de qualité strict pendant le processus de fabrication pour garantir que les propriétés magnétiques des noyaux des différents relais sont fondamentalement cohérentes, garantissant ainsi la précision du contrôle logique des relais lorsqu'ils sont utilisés en combinaison.
Fiabilité
Dans des conditions normales de travail, le relais électromagnétique présente une grande fiabilité. Il peut fonctionner de manière stable pendant longtemps et effectuer les tâches de contrôle du circuit. La qualité du noyau du relais affecte directement la fiabilité du relais. Nos noyaux de relais sont fabriqués à partir de matériaux de haute qualité et de processus avancés, ont une bonne résistance à l'usure et à la corrosion, et ne sont pas sujets à une dégradation des performances en raison d'une utilisation à long terme. Dans le même temps, les propriétés magnétiques stables du noyau de fer dans le relais à verrouillage contribuent également à réduire les faux fonctionnements du relais et à améliorer sa fiabilité.
Le principe de fonctionnement du relais électromagnétique est basé sur l'induction électromagnétique et le contrôle du circuit est obtenu grâce à la synergie de composants tels que le noyau du relais. Ses caractéristiques telles que l'isolation, la sensibilité élevée, l'évolutivité et la fiabilité le rendent largement utilisé dans de nombreux domaines, et le noyau de relais y joue un rôle de soutien clé.
nos produits

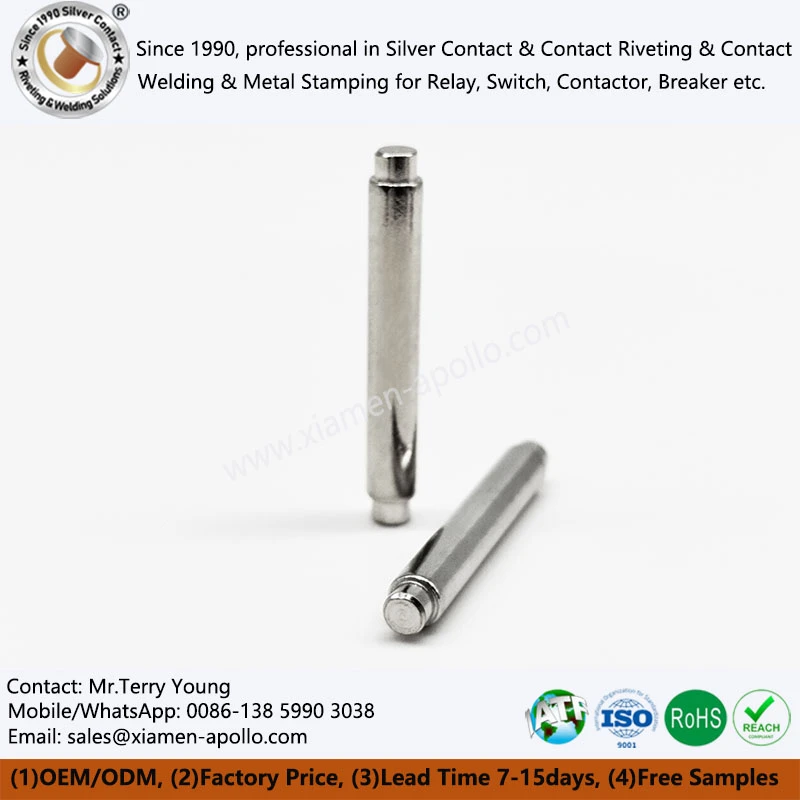

NotreNoyau de fer du relais de verrouillageest votre meilleur choix. Il est composé de matériaux de haute qualité et possède une perméabilité magnétique extrêmement élevée. Il conduit efficacement les champs magnétiques pendant le fonctionnement, améliore l'attraction électromagnétique et permet au relais de contrôler rapidement et précisément l'ouverture et la fermeture des contacts. Il convient à une variété d'équipements nécessitant une vitesse de réponse et une commutation de circuit. Des processus spéciaux rendent sa perte d'hystérésis extrêmement faible, améliorent l'efficacité, réduisent la chaleur, prolongent la durée de vie et réduisent les coûts de maintenance et de remplacement. Un contrôle de production strict garantit une précision dimensionnelle extrêmement élevée, peut parfaitement correspondre à d'autres composants et garantir la stabilité et la fiabilité de la structure du relais.
